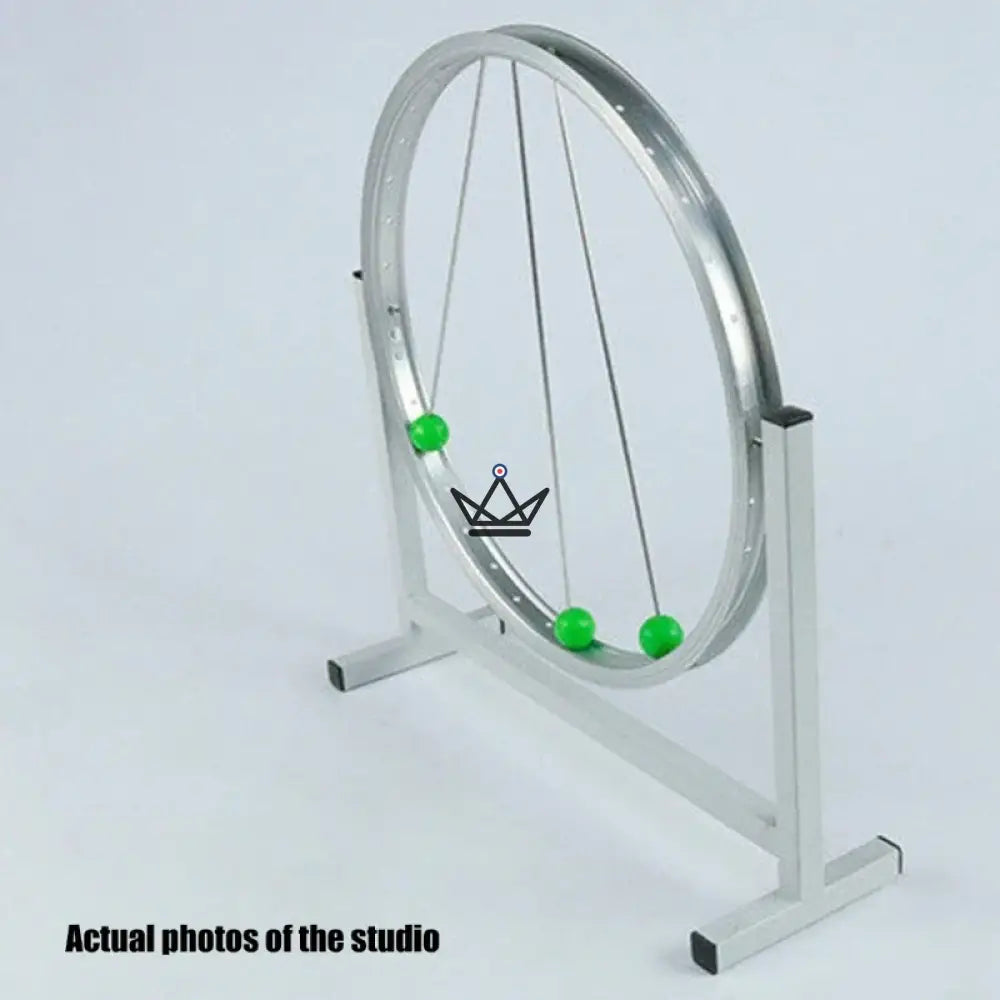

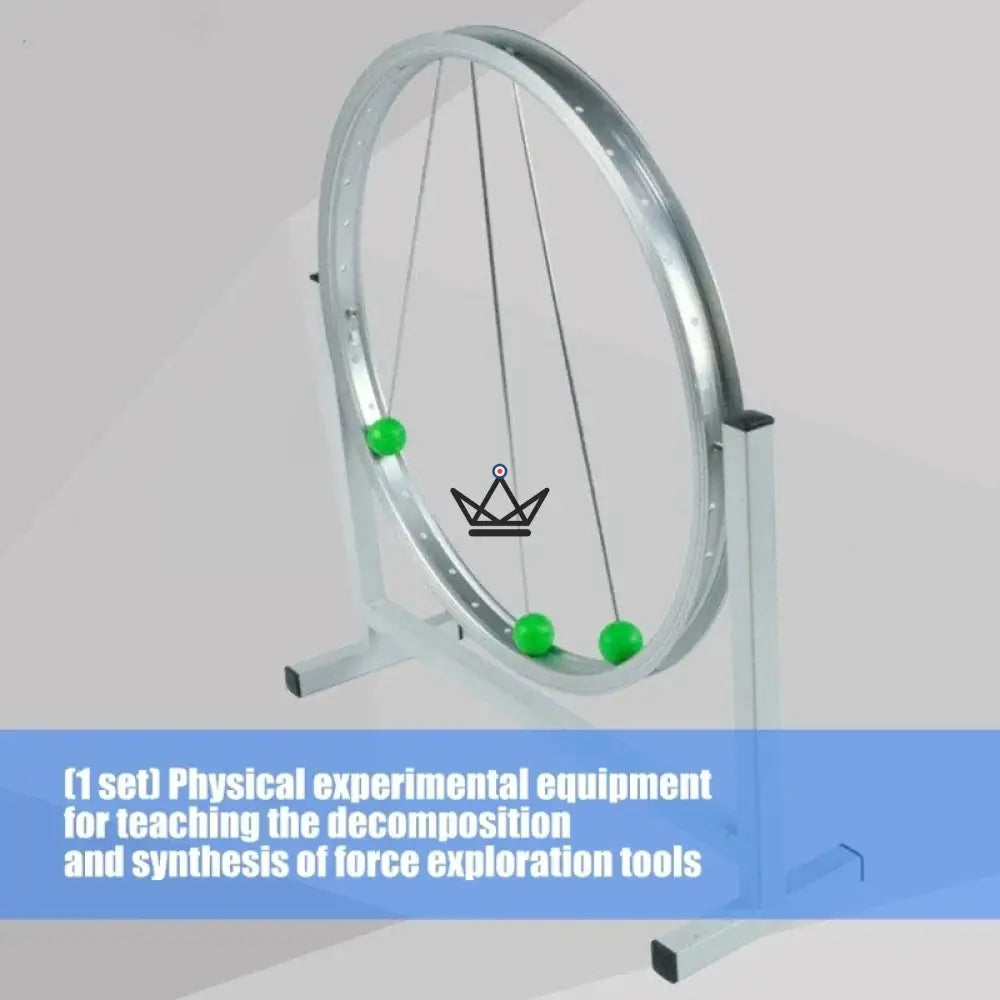

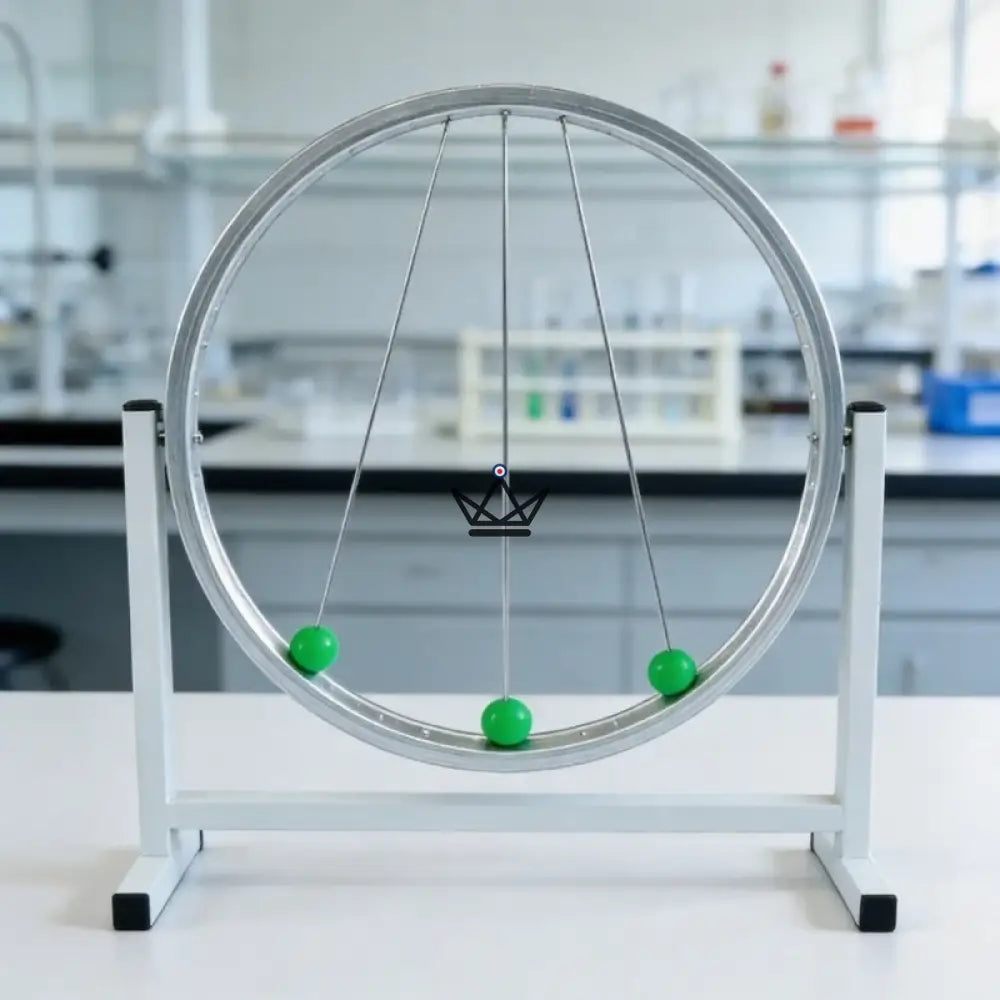

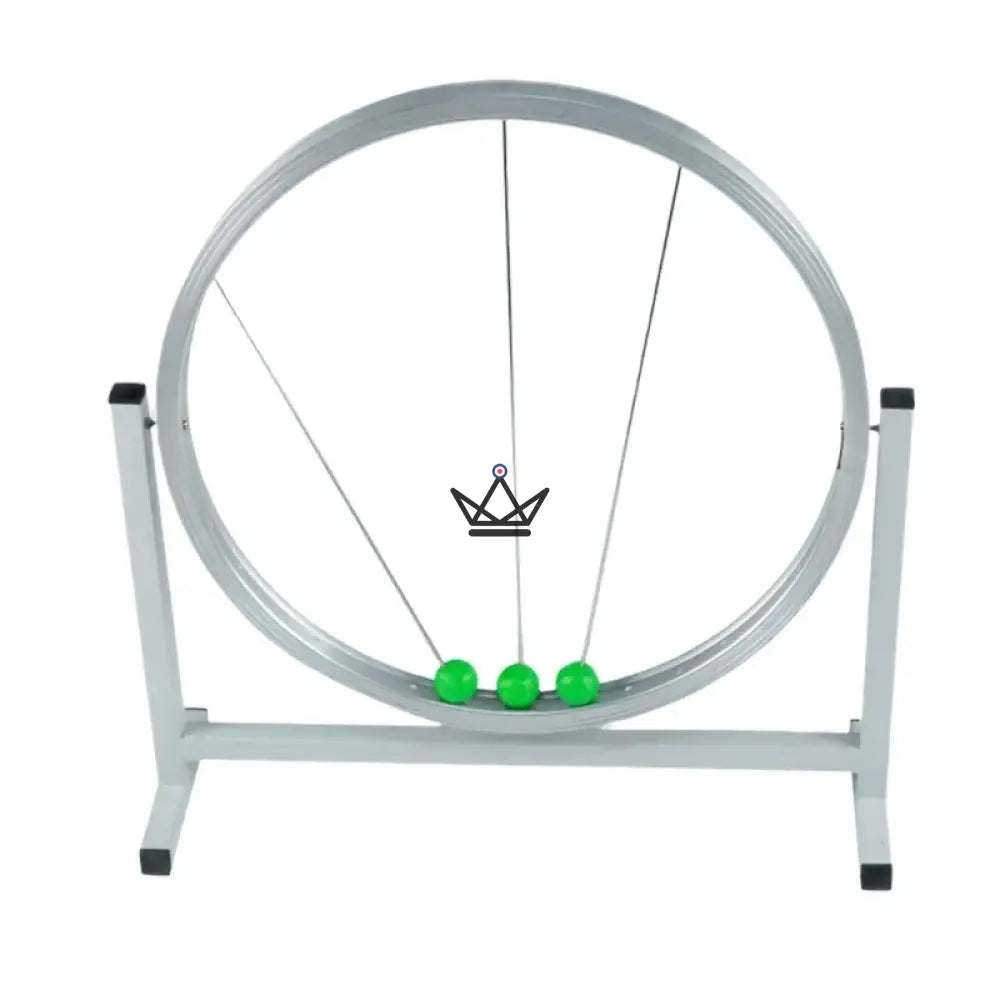

Das Labor Lehrmaterial Drei Kugeln, die im Inneren eines Rings aufgehängt sind, ein paar gespannte Fäden, und plötzlich nehmen die Vektoren aus dem Physikbuch Gestalt an. Dieser Demonstrator zur Kraftzerlegung und -zusammensetzung macht eines der Grundprinzipien der Mechanik sichtbar: Ein Objekt bleibt in Ruhe, wenn sich die auf es wirkenden Kräfte gegenseitig aufheben. Ein großer Metallring, der wie eine Aluminiumfelge aussieht, ist senkrecht auf einem Fuß aus weißem Rohr montiert. Im Inneren werden drei grüne Kugeln durch gespannte Verbindungen gehalten, die die Richtungen der Kräfte verdeutlichen. Die Besonderheit dieses Modells: Der schwenkbare Ring ermöglicht es, die Ausrichtung des Ganzen zu verändern und zu beobachten, wie sich das Gleichgewicht neu einstellt. Mit seinen 50,5 cm Höhe, 48 cm Breite und 15 cm Tiefe ist er sogar aus der letzten Reihe eines Klassenzimmers gut zu erkennen. Ein grafisch gestaltetes physikalisches Lehrmaterial, das auch ein beeindruckendes Ausstellungsstück für das Büro eines Ingenieurs abgibt.
Das Modell
Zusammensetzung und Zerlegung einer Kraft
Eine Kraft wird durch einen Pfeil, einen Vektor, dargestellt, der eine Richtung, einen Sinn und einen Betrag besitzt. Wenn mehrere Kräfte an einem Punkt angreifen, können sie durch eine einzige Kraft ersetzt werden, ihre Resultierende: Das ist die Zusammensetzung von Kräften. Umgekehrt kann eine Kraft in mehrere Komponenten entlang gewählter Richtungen zerlegt werden. Der flämische Mathematiker Simon Stevin veranschaulichte dies bereits 1586 mit seiner berühmten „Kettenlinie“ auf einer schiefen Ebene, und die Parallelogrammregel liefert dazu die geometrische Konstruktion.
Wenn ein Objekt unbeweglich ist, ist die Vektorsumme der auf es wirkenden Kräfte null: Das ist die Gleichgewichtsbedingung, eine direkte Folge der Newtonschen Gesetze. Bei diesem Demonstrator wird jede Kugel von gespannten Verbindungen gehalten, deren Richtungen sichtbar sind; ihre Spannungen heben sich, kombiniert mit dem Gewicht der Kugel, exakt auf. Durch das Schwenken des Rings verändert man die Winkel und sieht, wie sich das Gleichgewicht neu organisiert, was begreifbar macht, wie der Betrag jeder Komponente von ihrer Richtung abhängt.
Warum dieser Demonstrator überzeugt
Wenn Gleichgewicht zum Kunstwerk wird
Lange vor Berechnungssoftware dimensionierten Ingenieure Brücken, Kräne und Fachwerke, indem sie Kräftepolygone mit Zirkel und Lineal zeichneten. Diese grafische Statik ermöglichte den Bau der großen Metallstrukturen des 19. Jahrhunderts. Dieser Demonstrator bietet davon eine dreidimensionale Version: Jede gespannte Verbindung ist ein Konstruktionsstrich, jede Kugel ein Knotenpunkt im Fachwerk.
Sein Metallring erinnert an ein Fahrradrad, der weiße Fuß an die Nüchternheit eines Laborinstruments, die grünen Kugeln an die Präzision eines farbigen Schemas. Vor ihm verstehen Schüler auf einen Blick, warum ein stark geneigtes Kabel viel stärker gespannt sein muss als ein vertikales Kabel, um dieselbe Last zu tragen. Und wenn der Ring schwenkt, stellt sich das Gleichgewicht vor ihren Augen neu ein – ein stummer Beweis dafür, dass die Gesetze der Mechanik nicht vom Blickwinkel abhängen.
Man misst dann die Universalität der Statik: Dieselben Regeln bestimmen die Spannung einer Wäscheleine, die Neigung der Abspannseile einer Hängebrücke und die Arbeit der Muskeln, die unsere Körperhaltung aufrechterhalten. Ein einziges Objekt, und ein ganzer Teil der gebauten Welt wird verständlich.
Den Demonstrator in vier Schritten nutzen
Vergleich
| Kriterium | Dieser Ring-Demonstrator | Klassischer Krafttisch |
|---|---|---|
| Prinzip | Kugeln, aufgehängt an gespannten Verbindungen in einem Ring | Fäden, Rollen und Gewichtsstücke um eine Skalenscheibe |
| Ausrichtung | Vertikal, schwenkbarer Ring | Horizontal |
| Sichtbarkeit im Unterricht | Großes Format, Ablesbarkeit aus der Distanz | Vor allem bei Übungen aus nächster Nähe |
| Zahlenmäßige Messung | Qualitative Ablesung der Richtungen | Messung von Winkeln und Massen |
| Platzbedarf | 50,5 × 48 × 15 cm | Variabel |
| Stärke | Kollektive und visuelle Demonstration | Quantitative Übungen |
Um Ihre Ausrüstung zu vervollständigen, vereint unsere Rubrik Physik und Bewegung Mechanik-Demonstratoren, Pendel und Stirlingmotoren.
Gut zu wissen: Die angegebenen Abmessungen betragen 505 mm Höhe, 480 mm Breite und 150 mm Tiefe. Der Hersteller liefert keine weiteren technischen Informationen (Gewicht, Material des Fußes, Einstellung der Verbindungen): Das Datenblatt beschreibt das, was auf den Fotos zu sehen ist.
Tipp: Fotografieren Sie das Gerät in jeder Konfiguration frontal, projizieren Sie dann das Bild und zeichnen Sie die Vektoren direkt darauf ein. Die Schüler können dann die Winkel mit dem Geodreieck messen und die Kräfteparallelogramme auf einem getreuen Abbild des Aufbaus konstruieren.
Technische Daten
| Typ | Demonstrator zur Kraftzerlegung und -zusammensetzung |
| Hauptelement | Metallring, Aluminiumoptik (laut Fotos) |
| Besonderheit | Schwenkbarer Ring |
| Aufgehängte Massen | 3 grüne Kugeln |
| Verbindungen | Gespannte Verbindungen (Fäden oder Kabel) im Inneren des Rings |
| Ständer | Fuß aus weißem Rohr |
| Höhe | 505 mm |
| Breite | 480 mm |
| Tiefe | 150 mm |
| Funktionsweise | Schwerkraft und Spannung, ohne Stromversorgung |
| Behandelte Konzepte | Vektoren, Resultierende, statisches Gleichgewicht, Kräfteparallelogramm |
| Gewicht | Nicht angegeben |
Vorsichtsmaßnahmen: Stellen Sie den Demonstrator auf eine stabile Oberfläche, fern vom Rand des Tisches: Seine Höhe macht ihn stoßempfindlich. Schwenken Sie den Ring behutsam und ziehen Sie nicht an den Verbindungen, deren Spannung für die Demonstration entscheidend ist. Die Kugeln können Kleinteile darstellen: Außerhalb der Reichweite von Kindern unter 3 Jahren aufbewahren, bei Jüngeren nur unter Aufsicht eines Erwachsenen verwenden.
Zur Ausstattung eines Klassenzimmers oder als Geschenk für einen Ingenieur
Dieser Demonstrator richtet sich in erster Linie an Physiklehrer, Bildungseinrichtungen und wissenschaftliche Clubs, die eine eindrucksvolle kollektive Demonstration wünschen. Er ist auch ein originelles Geschenk für einen Bauingenieur, einen Architekten oder einen Mechanikstudenten, der ihn gerne in seinem Büro ausstellen wird.
Stöbern Sie zur Ergänzung durch unsere wissenschaftlichen Objekte aus dem Labor oder die Knobelspiele in unserer Auswahl Knobelspiele und Büro.
Häufige Fragen
Was demonstriert dieses Gerät genau?
Es illustriert die Zusammensetzung und Zerlegung von Kräften sowie die Gleichgewichtsbedingung eines unbeweglichen Objekts. Jede grüne Kugel ist ihrem Gewicht und den Spannungen der sie haltenden Verbindungen unterworfen. Diese Kräfte haben unterschiedliche Richtungen, die durch die Verbindungen deutlich materialisiert werden, und ihre Vektorsumme ist null, da sich die Kugel nicht bewegt. Der Demonstrator ermöglicht es also, die Parallelogrammregel und den Begriff der Resultierenden konkret zu visualisieren. Durch das Schwenken des Rings ändert man die Richtungen der Kräfte und beobachtet, wie sich ein neues Gleichgewicht einstellt, was die Diskussion im Unterricht erheblich bereichert.
Was sind seine Abmessungen?

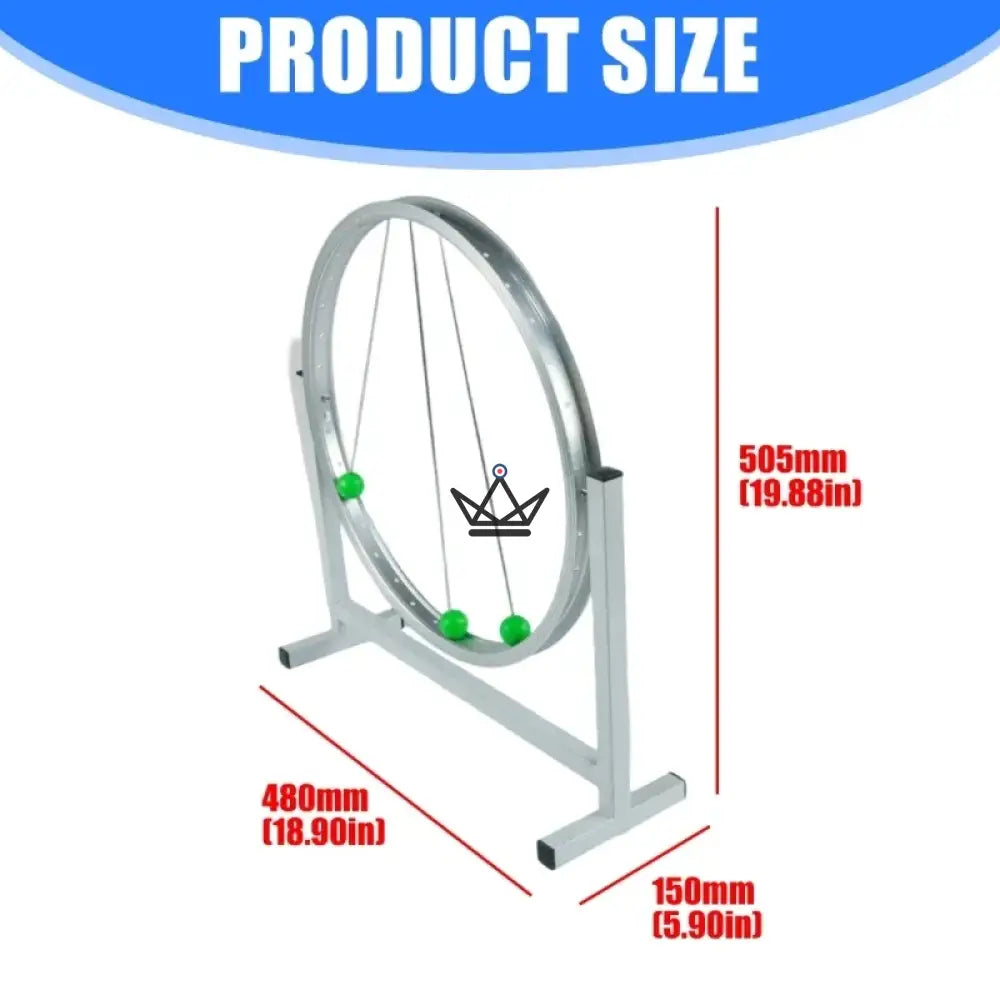

Der Demonstrator misst 505 mm in der Höhe, 480 mm in der Breite und 150 mm in der Tiefe. Dieses große Format ist beabsichtigt: Es ermöglicht einer ganzen Klasse, der Demonstration von den Plätzen aus zu folgen, ohne sich um den Schreibtisch versammeln zu müssen. Planen Sie einen stabilen Tisch von mindestens etwa fünfzig Zentimetern Breite ein, mit etwas Platz um den Ring herum, um ihn schwenken zu können, ohne andere Gegenstände zu stoßen. Der Hersteller gibt das Gewicht des Geräts nicht an. Dank der geringen Tiefe lässt es sich jedoch leicht zwischen zwei Unterrichtseinheiten in einem Regal verstauen.
Wozu dient der schwenkbare Ring?

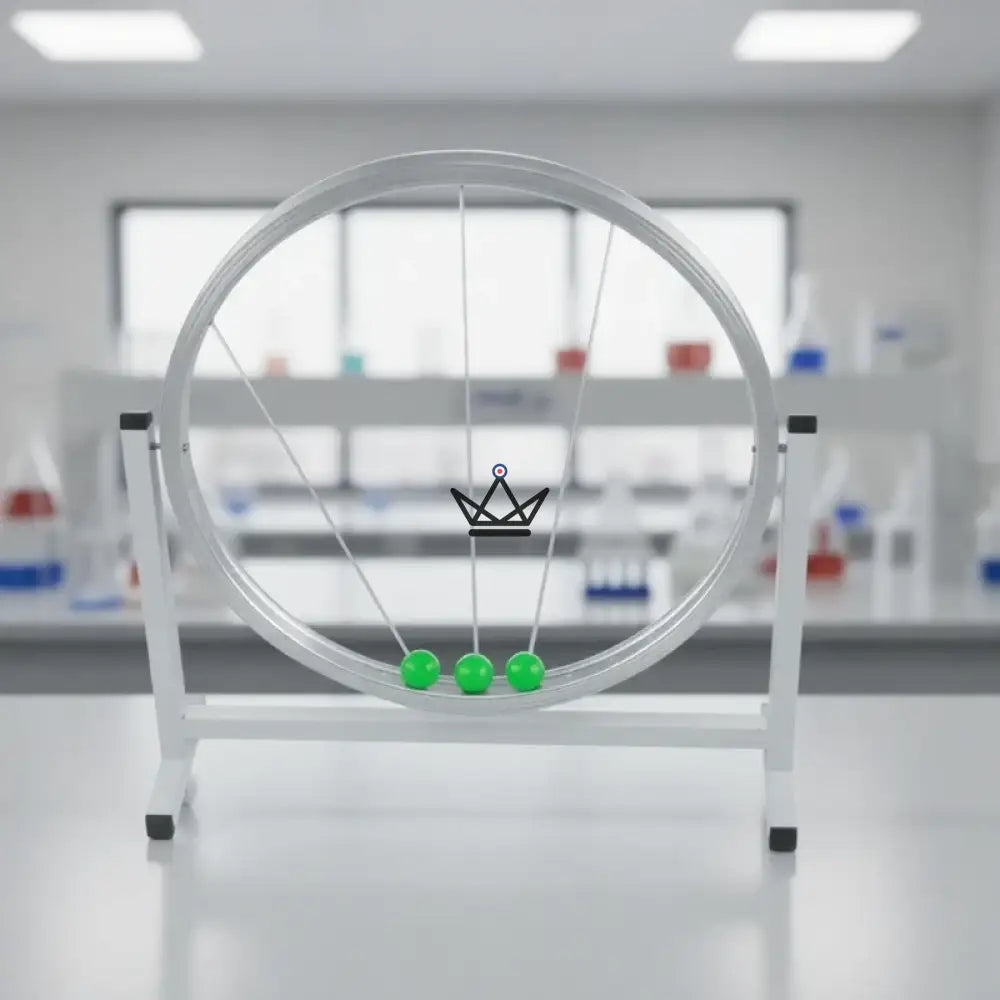

Der Ring kann seine Ausrichtung ändern, was die Winkel zwischen den Verbindungen und die Richtung des Gewichts im Verhältnis zu ihnen verändert. Das Ergebnis: Die Kugeln nehmen eine neue Gleichgewichtsposition ein und die Verteilung der Spannungen ändert sich. Diese Funktion ermöglicht es, mehrere Konfigurationen mit einem einzigen Gerät zu vergleichen und zu zeigen, dass ein und dasselbe Gewicht je nach Neigung der Verbindungen sehr unterschiedliche Spannungen erfordern kann. Es ist eine hervorragende Möglichkeit, ein oft kontraintuitives Konzept einzuführen: Je näher ein Kabel an der Horizontalen ist, desto stärker muss es gespannt sein, um eine Last zu tragen. Der Hersteller spezifiziert den genauen Schwenkbereich nicht.
Kann man mit diesem Demonstrator Kräfte messen?
Dieser Demonstrator ist in erster Linie qualitativ: Er macht die Richtungen der Kräfte und den Gleichgewichtszustand sichtbar, wird jedoch nicht mit Dynamometern oder vom Hersteller angekündigten Gewichtsstücken geliefert. Er eignet sich jedoch sehr gut für semi-quantitative Arbeiten: Durch frontales Fotografieren des Geräts kann man die Winkel der Verbindungen mit einem Winkelmesser messen und dann die Kräfteparallelogramme basierend auf dem Gewicht einer Kugel maßstabsgetreu konstruieren. Die Schüler vergleichen dann die relativen Spannungen der verschiedenen Verbindungen. Für direkte Intensitätsmessungen ist er sinnvoll durch einen Krafttisch mit Dynamometern ergänzbar.
Für welches Unterrichtsniveau ist er geeignet?
Er deckt ein breites Spektrum ab. In der Mittelstufe hilft er zu verstehen, dass ein unbewegliches Objekt Kräften unterliegt, die sich ausgleichen. In der Oberstufe illustriert er die vektoriell-darstellende Kraft, die Vektorsumme und das Trägheitsprinzip. Im Hochschulbereich, insbesondere im Bauwesen oder in der Mechanik, dient er als visuelle Einführung in die Statik und Strukturberechnung. Sein großes Format macht ihn vor allem zu einem Instrument für kollektive Demonstrationen, das die Lehrkraft vor der Klasse bedient. Er findet auch seinen Platz in einem Wissenschaftsmuseum oder einem Raum für Wissenschaftskommunikation.
Erfordert der Demonstrator eine Justierung?
Der Hersteller liefert keine detaillierte Anleitung zur Einstellung der Verbindungen oder zum Lieferzustand, und wir ziehen es vor, nichts zu behaupten, das wir nicht garantieren können. Den Fotos zufolge präsentiert sich das Gerät als ein einsatzbereites Set, bei dem die drei Kugeln bereits an ihren Verbindungen hängen. Überprüfen Sie vor jeder Sitzung einfach, ob die Verbindungen gut gespannt sind und sich keine verheddert hat, und stellen Sie sicher, dass der Fuß flach steht. Sollte Ihnen ein Montagepunkt bei Erhalt unsicher erscheinen, kontaktieren Sie uns: Wir lassen Ihnen alle verfügbaren zusätzlichen Informationen zukommen.
Wie pflegt und verstaut man ihn?
Die Pflege ist einfach. Entstauben Sie den Metallring und den Fuß mit einem weichen, trockenen Tuch, ohne scheuernde Mittel. Vermeiden Sie es, an den Verbindungen zu ziehen oder sie zu verdrehen: Ihre Spannung und Position sind für die Demonstration unerlässlich. Fassen Sie das Gerät beim Transport von einem Raum in den anderen am Fuß statt am Ring an. Bewahren Sie es zwischen den Einsätzen aufrecht in einem Regal oder einem Schrank auf, geschützt vor Stößen; seine Tiefe von 15 cm erleichtert die Lagerung. Eine Hülle oder ein einfaches Tuch schützt es effektiv vor Staub.
